Wyznaczanie współczynnika załamania gazów za pomocą interferometru
OPIS TEORETYCZNY
Aby nastąpiła interferencja swiatła, muszą nałożyć się conajmniej dwie
koherentne wiązki swiatła. W wyniku takiej
interferencji obserwujemy prążki interferencyjne. Efekt interferencji
obserwować i wykorzystać możemy w różnego rodzaju interferometrach.
Jednym z takich interferometrów jest interferometr laboratoryjny
czterowiązkowy. Najprościej mówiąc, działanie jego jest następujące:
Wiązka swiatła , która przeszła przez odpowiedni układ optyczny, podzielona
zostaje na cztery wiązki. Dwie z nich omijają komory pomiarowe i
interferując dają stały układ prążków, które można obserwować w lunetce
interferometru. Dwie pozostałe przechodzą przez dwie identyczne komory
pomiarowe i również interferują, dając drugi układ prążków. Ponieważ warunki
panujące w komorach można zmieniać np. napełniając je różnymi cieczami
czy gazami, a także zmieniając ciśnienie tych gazów, można tym samym
zmieniać
różnice dróg optycznych obu wiązek
.
Otrzymamy układ prążków przesunięty względem pierwszego. Przesunięcie to
jest tym większe , im większa jest różnica dróg optycznych między promieniami
przechodzącymi przez komory pomiarowe, a więc, w naszym ćwiczeniu, im większa
jest różnica miedzy ciśnieniem atmosferycznym (w pierwszej komorze),
a ciśnieniem powietrza w drugiej komorze interferometru. Ponieważ droga
geometryczna obu promieni jest niezmienna, przesunięcie to zależne jest
wyłącznie od współczynnika załamania swiatła.
CEL CWICZENIA
Celem ćwiczenia jest wyznaczenie zależności wspolczynnika załamania
powietrza od ciśnienia.
Doświadczenia oraz elementarna teoria wskazują, że w stałej
temperaturze współczynnik załamania gazów zależy liniowo od ich gęstości q :
(n - 1)/q = const
natomiast gęstość gazów zależy liniowo od cisnienia , zatem :
( n - 1 )/ p = const
i
n - 1 = c . p
c - stala
Możemy zatem dla gazów oczekiwać liniowej zależności współczynnika załamania
światła od ciśnienia.
METODA POMIAROWA
Przed przystąpieniem do właściwych pomiarów należy wyzerować interferometr.
W tym celu otwieramy na chwilę obie komory pomiarowe (wyjmując gumowe
korki) - w obu komorach panuje teraz ciśnienie atmosferyczne .
Następnie:
- odblokowujemy śrube blokującą C na pokrętle pomiarowym (śrubie mikrometrycznej) ,
- doprowadzamy za pomocą pokrętła A do tego , aby dolny układ prążków
był identyczny z dolnym ,
- za pomocą pokrętła B ustawiamy zero na podziałce śruby mikrometrycznej (przytrzymując pokrętło A tak, aby się nie poruszyło) ,
- dokręcamy śrubę blokująca C do śruby B .
Przyrząd jest gotowy do pracy.
Zatykamy z powrotem jedną komore pomiarową. Przy pomocy pompki wytwarzamy w
tej komorze podciśnienie i łączymy ją z manometrem wodnym (przez odpowiednie
ustawienie dwudrożnego kraniku szklanego dołączonego do igelitowych rurek
łączących komorę pomiarową z manometrem i pompką).
Przystępujemy do pomiarów. W tym celu:
- odczytujemy wartość ciśnienia atmosferycznego b z aneroidu (barometru),
- odczytujemy temperaturę w pomieszczeniu ,
Dalej postępujemy następująco:
- z manometru wodnego odczytujemy roznice między ciśnieniem atmosferycznym
a podcisnieniem w komorze pomiarowej
( p1 = q . g . H ;
q -gęstość wody , g - przyspieszenie ziemskie , H - różnica wysokości słupków
wody w manometrze wodnym ) ,
- pokrętłem pomiarowym doprowadzamy do pokrycia się górnych i dolnych
prążków interferencyjnych ,
- odczytujemy ze śruby mikrometrycznej pokrętła wartość liczby
interferencyjnej i (jest ona równa odczytowi ze śruby wyrażonemu w setnych
częściach milimetra; np. przy odczycie ze śruby 3,28 mm liczba i=328 )
- z dołączonych tablic , stosujac aproksymację , wyznaczamy
liczbę h ,
- z dołączonego nomogramu wyznaczamy ,
zredukowaną do warunkow normalnych , liczbę ho,
- zmniejszamy nieco ( o 2 - 3 cm słupa wody ) podciśnienie w komorze,
wpuszczając przez kranik ostrożnie nieco powietrza do komory ,
- powtarzamy 10-15-krotnie czynności wymienione w punktach od 1 do 6 .
OPRACOWANIE WYNIKÓW POMIARÓW

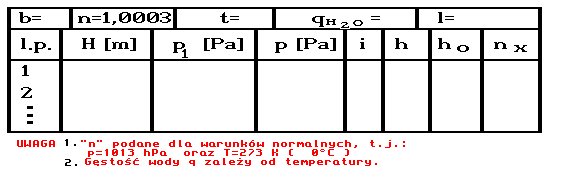

Dane umieszczamy w tabelce :

l oznacza długość (wymiennej) komory interferometru
współczynnik załamania wyznaczamy z zależności :

Ciśnienie obliczamy wg wzoru:
p = b - p1
Rysujemy wykres zależności
n = f (p) .
